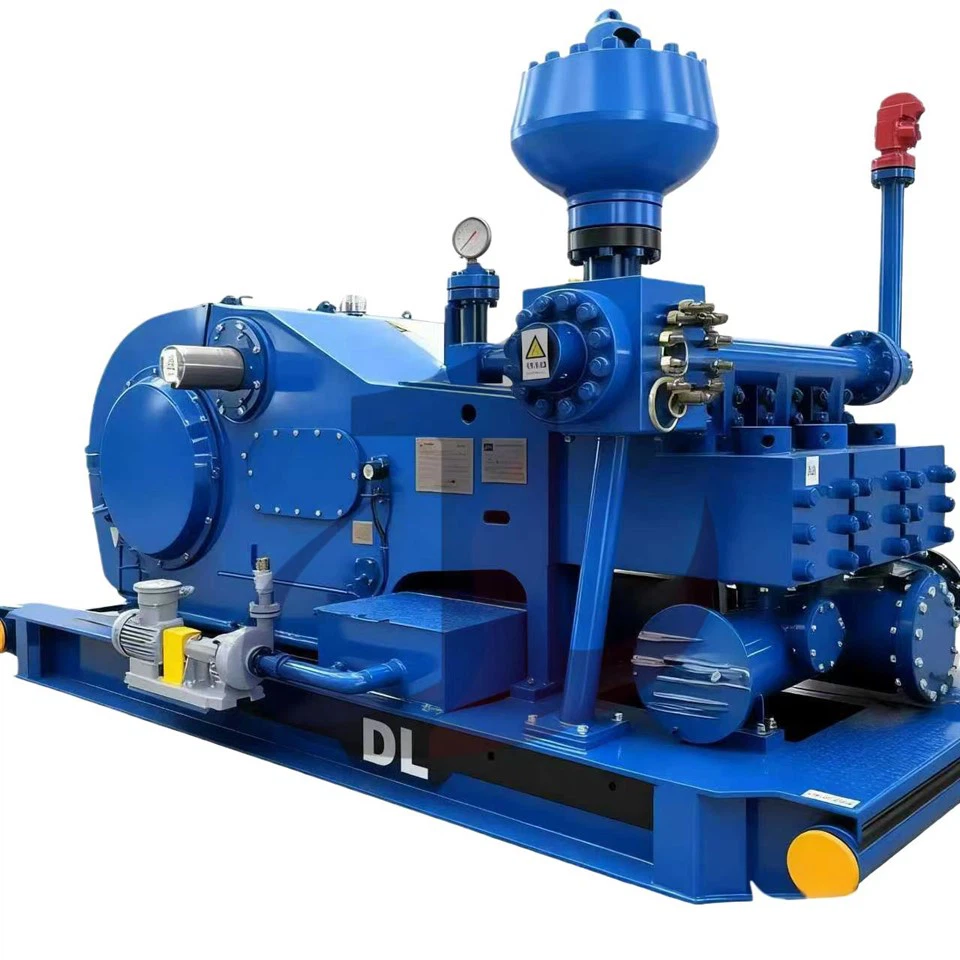

Bomba de lodo HHF-1300/1600 y extremo hidráulico Mission L tipo 7500 PSI
Conjunto del tren motriz: base mecánica de carga de alta presión
Estructura de rack y optimización de elementos finitos
Los bastidores de las bombas HHF-1300 y HHF-1600 sirven como columna vertebral estructural de todo el conjunto de la bomba. Construidos a partir de placas de acero de alta resistencia soldadas entre sí, estos marcos se someten a un tratamiento térmico integral posterior a la soldadura para eliminar tensiones residuales. Este proceso no sólo garantiza la estabilidad dimensional bajo cargas alternas prolongadas, sino que también garantiza la alineación coaxial entre el orificio del cigüeñal y la guía de la cruceta, lo cual es esencial para evitar el desgaste desigual de los componentes móviles.
El núcleo del sistema de transmisión: el engranaje V-y el cigüeñal hueco
El diseño del sistema de transmisión de la bomba de la serie HHF refleja la búsqueda extrema de estabilidad y durabilidad.
- Engranajes en espiga:
- A diferencia de los engranajes rectos o helicoidales convencionales, el HHF-1300/1600 presenta un perfil de diente helicoidal integral en su engranaje principal. Este diseño ofrece un efecto de autocentrado donde las fuerzas axiales de los dientes giratorios izquierdo y derecho se cancelan entre sí, lo que garantiza que el eje del piñón y el cojinete principal del cigüeñal solo resistan cargas radiales sin empuje axial. Esto mejora significativamente la distribución de la tensión de los rodamientos y prolonga la vida útil. Los engranajes están fabricados con acero de aleación de alta resistencia con superficies de dientes endurecidas, lo que proporciona una resistencia al desgaste excepcional.
Relación de transmisión: La relación de transmisión estándar se establece en 4,206:1. Este diseño de relación de velocidad precisa garantiza que la velocidad de carrera (SPM) de la bomba se mantenga dentro del rango nominal de 120 SPM cuando el motor funciona a velocidades de alta-eficiencia, satisfaciendo tanto las demandas de lavado de alto-volumen como de inyección de lechada de alta-presión.
- Cigüeñal hueco excéntrico:
- El cigüeñal, el corazón del extremo de potencia, es un cigüeñal excéntrico integral hecho de aleación de acero fundido (por ejemplo, 4340 modificado) en la serie HHF (P/N: GH3161-02.08.00).
Diseño hueco: el cigüeñal adopta una estructura hueca única. Esto no es para conservar material, sino para optimizar la inercia rotacional, reducir el peso del equipo y minimizar el par desequilibrado durante la operación. Como resultado, la bomba mantiene la estabilidad incluso a 120 SPM (revoluciones por minuto), lo que reduce el daño por fatiga inducido por la vibración-al sistema múltiple.
La configuración de rodamientos es de rodamientos de rodillos autoalineantes de doble-hilera-en ambos extremos del cigüeñal y de rodamientos de rodillos cilíndricos cortos de una-hilera (P/N: 11-3131-0221-1/2) en el extremo grande de la biela.
sistema de cruceta y guía
La cruceta es el componente clave que convierte el movimiento de rotación del cigüeñal en el movimiento lineal alternativo del pistón.
- Materiales y mano de obra: El cuerpo de la cruceta está hecho de hierro dúctil (ASTM A536 Gr. 80-55-06 o equivalente), presentando una excepcional resistencia al desgaste y absorción de impactos.
- Diseño de placa guía: el sistema presenta una configuración de placa guía superior e inferior dividida. La placa inferior soporta la gravedad y el empuje hacia abajo, mientras que la placa superior restringe el salto inverso. Este diseño permite compensar el espacio de desgaste entre la placa guía y la cruceta ajustando la cuña, asegurando que la cruceta siempre funcione a lo largo de la línea central.
- Varilla de extensión (P/N: GH3161-26.08, etc.): Este componente conecta la cruceta al vástago del pistón y cuenta con un sistema de sello doble para evitar que el aceite del lado de potencia se mezcle con el lodo del lado hidráulico, asegurando que el aceite del cárter permanezca limpio.
Revisión de los Parámetros Técnicos del Extremo de Potencia
|
válvula de parámetro |
Especificaciones técnicas del HHF-1300 |
Especificaciones técnicas del HHF-1600 |
Notas e importancia de ingeniería. |
|
potencia de entrada nominal |
1300 caballos de fuerza (969 kilovatios) |
1600 caballos de fuerza (1193 kilovatios) |
Determina la capacidad total de producción de caballos de fuerza. |
|
carreras nominales por minuto (SPM) |
120 GPM |
120 GPM |
La alta elevación no sólo proporciona un gran caudal sino que también afecta la vida útil del cuerpo de la válvula. |
|
longitud del trazo |
12" (305 milímetros) |
12" (305 milímetros) |
La carrera larga es beneficiosa para reducir la frecuencia de carrera y prolongar la vida útil de las piezas de desgaste. |
|
Diámetro máximo de la camisa del cilindro |
7" (177,8 milímetros) |
7" (177,8 milímetros) |
Se define la condición de flujo máximo |
|
tipo de engranaje |
Engranaje en espiga |
Engranaje en espiga |
Elimina fuerzas axiales y protege los rodamientos. |
|
relación de transmisión |
4.206 : 1 |
4.206 : 1 |
Relación de reducción estandarizada para la selección de motores |
|
tamaño del tubo inhalador |
Brida de 12" (305 mm) |
Brida de 12" (305 mm) |
El gran diámetro garantiza la eficiencia de la succión y evita la cavitación. |
|
tamaño del tubo de salida |
API 5-1/8" 5000 PSI |
API 5-1/8" 5000 PSI |
Nota: Para actualizar a 7500 PSI es necesario reemplazar la brida de alta-presión. |
|
Estándar de cámara de válvulas |
API 7# |
API 7# |
Generalización del cuerpo de válvula y asiento de válvula. |
|
peso del fuselaje (peso seco) |
~25.850 kg (56.990 libras) |
~26.100 kg (57.540 libras) |
El diseño pesado garantiza rigidez. |
|
carga nominal del poste |
~110,000 libras |
130,250 libras |
Parámetros clave para determinar el tamaño mínimo de la camisa del cilindro a 7500 PSI |
Tecnología de extremo hidráulico Mission L tipo 7500 PSI
Deconstrucción estructural: sabiduría de la separación física
En el diseño integral tradicional, la válvula de admisión y la válvula de escape están alojadas dentro de un único bloque forjado macizo. Durante los ciclos de presión, el orificio de intersección entre los asientos de válvula genera concentraciones de tensión altamente complejas.
El diseño del Mission L divide este conjunto en dos:
- Módulo de descarga: montado verticalmente, con una cámara de válvula de descarga, un orificio para el pistón y un canal de descarga de alta-presión.
- Módulo de succión: montado horizontalmente o conectado a través de un tubo curvado, que contiene una cámara de válvula de succión.
- Los dos componentes están unidos mediante un conjunto de pernos-de alta resistencia y juntas de sellado especialmente diseñadas. La ventaja clave de este diseño de separación es:
- Simplificación geométrica y optimización de tensiones: Los canales de flujo internos de cada módulo independiente se diseñan con formas más regulares y simplificadas. Bajo una presión interna de 7500 PSI, la geometría simplificada garantiza una distribución de tensión más uniforme, eliminando las "zonas muertas" en las cavidades complejas tradicionales que son propensas a la iniciación de grietas por fatiga.
- Aislamiento de fallas: en los sitios de perforación, si la cavitación daña la caja de la válvula de succión, los usuarios pueden simplemente reemplazar el módulo de succión económico sin desechar el costoso módulo de descarga. Lo contrario es igualmente cierto. Esta capacidad reduce significativamente el costo total de propiedad (TCO) del equipo.
Comparación con válvulas OEM-sobre-diseño de válvulas
Para visualizar mejor los beneficios del diseño en forma de L-, lo comparamos con la configuración de válvula superior de la válvula OEM convencional:
|
Dimensión característica |
Válvula OEM-sobre-diseño de válvula |
Diseño de dos-piezas Mission L |
Perspectivas OEM a 7500 PSI |
|
estilo estructural |
La válvula está ubicada encima de la forja integral, que tiene una estructura compacta pero compleja. |
Los módulos de inhalación y exhalación están físicamente separados y dispuestos en forma de L-. |
El tipo L-es más adecuado para alta presión porque evita la compleja superposición de tensiones. |
|
Reemplace la válvula de succión |
Extremadamente tedioso: la válvula de succión debe retirarse desde abajo quitando la tapa de la válvula, el cilindro de presión, la válvula de descarga y el asiento de la válvula de descarga. |
Extremadamente conveniente: la válvula de inhalación está ubicada en el módulo independiente o en el lateral, que se puede desmontar e instalar de forma independiente sin interferencias. |
El diseño en forma de L-reduce significativamente el tiempo de inactividad, mejorando la eficiencia operativa diaria de las plataformas de perforación. |
|
guía del asiento |
En este caso, la válvula de admisión normalmente requiere una guía inferior o una guía de vástago de válvula compleja. |
El sistema normalmente emplea un asiento de válvula completamente abierto con una guía sin fondo. |
El diseño completamente abierto tiene menor resistencia al flujo, mayor eficiencia de succión y menos erosión bajo alta presión. |
|
concentración de estrés |
La tensión en la intersección del escalón del asiento de la válvula y el canal de flujo es muy alta y propensa a agrietarse. |
El diseño modular dispersa el estrés y mejora la resistencia a la fatiga. |
A 7500 PSI, la resistencia a la fatiga es la consideración clave. |
|
control de peso |
El módulo único es extremadamente pesado y requiere equipo de elevación pesado para reemplazarlo en el sitio. |
El módulo único de inhalación/exhalación es relativamente ligero y más flexible de reemplazar. |
Es adecuado para plataformas marinas o plataformas de perforación terrestres remotas con espacio limitado. |
Realización de mecánica de fluidos y ciencia de materiales para un rendimiento de alta presión de 7500 PSI
Autofretaje
Para soportar presiones pulsantes cíclicas de 7500 PSI, la cavidad interior del módulo Mission L suele estar autorreforzada.
- Principio: Durante la fabricación, la cavidad interior del módulo se somete a una presión ultra-alta (normalmente superior a 10 000 PSI) mucho más allá de la presión de funcionamiento normal, lo que provoca una ligera deformación plástica en el material de la pared interior. Cuando se libera la presión, el material elástico exterior vuelve a su estado original, dejando tensión de compresión residual (RCS) en la capa interior.
- Efecto: Cuando la bomba funciona a 7500 PSI, la tensión de tracción generada por el fluido contrarresta primero la tensión de compresión residual. Esto reduce efectivamente el nivel de tensión promedio del material durante el ciclo de trabajo, extendiendo así la vida de fatiga varias veces. Esta es la "tecnología negra" central en la fabricación de componentes hidráulicos de alta-presión.
Optimización del canal de flujo y asiento de válvula completamente abierto
El diseño en forma de L-del canal de flujo es más suave, lo que reduce la turbulencia y los vórtices del fluido en la caja de válvulas.
- Asiento completamente abierto: El sistema Mission L reemplaza el tradicional asiento de placa acanalada (Web Seat) por un asiento completamente abierto. Este diseño elimina la resistencia al flujo y aumenta el área de la sección transversal-para el paso del fluido.
- Resistencia a la cavitación: durante la carrera de succión, un área de flujo más grande reduce la velocidad del flujo y la caída de presión, lo que aumenta la altura de succión positiva neta (NPSHa) y reduce significativamente el riesgo de cavitación común en las bombas de alta-presión. La cavitación es la causa principal de picaduras y grietas en las paredes internas de las cajas de válvulas.
El salto de la tecnología de sellado: Bore Seal
- A 7500 PSI, los sellos de junta tórica tradicionales se enfrentan a graves desafíos. El sistema Mission L emplea una tecnología mejorada ** "Bore Seal" ** o sello facial.
- Anti-Extrusión: los sellos de orificio generalmente están hechos de poliuretano de alta-dureza o caucho especializado, y presentan un diseño geométrico único que auto-mejora el contacto de sellado bajo alta presión, evitando que el material de sellado se fuerce hacia los espacios metálicos (Gap Extrusion).
Sellado de la tapa de la válvula: la tapa de la válvula incorpora un diseño de sellado resistente al efecto de respiración-, lo que garantiza un rendimiento confiable incluso cuando el módulo sufre una deformación elástica menor bajo alta presión.
Proceso metalúrgico y control de calidad de fabricación.
Material forjado: el juego entre AISI 4135 y 8630
Para los módulos tipo L-con capacidad de 7500 PSI, el acero fundido se ha eliminado por completo y se deben utilizar piezas forjadas de acero de aleación de alta-calidad. La industria adopta principalmente dos estándares de materiales:
1. Acero aleado AISI 4135 (35CrMo):
Propiedades: Se trata de un acero de aleación de cromo-molibdeno con una resistencia extremadamente alta y una templabilidad excelente. Puede lograr una dureza profunda uniforme mediante tratamiento térmico.
Aplicación: Premium Rig Parts y otros fabricantes-de alta gama utilizan con frecuencia acero 4135, que mantiene una alta resistencia y al mismo tiempo exhibe una excepcional resistencia al impacto.
2. Acero modificado AISI 8630 (30CrNiMo):
Propiedades: Contiene Ni, Cr, Mo. La adición de Ni mejora significativamente la tenacidad a baja temperatura y la resistencia a la propagación de grietas.
Ventajas: El acero 8630 modificado presenta una soldabilidad superior en comparación con el 4135, lo que permite una reparación más sencilla mediante soldadura en casos de erosión menor.
Los fabricantes OEM seleccionan la formulación óptima en función de condiciones operativas específicas, como entornos polares de baja-temperatura o aplicaciones de gas de esquisto de alta-presión. Independientemente del método elegido, el acero debe someterse a **refusión por electroescoria (ESR) o desgasificación al vacío (VD)** refinado para minimizar impurezas como azufre y fósforo, asegurando la pureza del material.
Proceso de forja y tratamiento térmico.
- Forjado multi-direccional: para eliminar la anisotropía del acero, el proceso de forjado emplea técnicas de recalcado y trefilado multi-direccionales. Este método altera la estructura cristalina dendrítica del material, formando una red de fibras densa y uniforme con fibras alineadas a lo largo de la dirección de tensión primaria, aumentando así la resistencia a explosiones del módulo en más de un 30%.
- Enfriamiento y revenido: después del forjado, el material se somete a un estricto enfriamiento con aceite y revenido a alta-temperatura para lograr un control preciso de la dureza dentro del rango HB 285-341 (o HRC 30-36).
Dureza: el material se vuelve quebradizo, la resistencia al impacto disminuye y es fácil que se produzca una fractura frágil.
Suavidad insuficiente: el material carece de la resistencia adecuada, lo que lo hace susceptible a la deformación plástica o a la erosión severa (lavado) en condiciones de fluido a alta-presión.
Estándar de pruebas no destructivas (NDT)
Cada módulo final hidráulico de 7500 PSI debe someterse a rigurosas pruebas no-destructivas antes de su lanzamiento en fábrica, lo que garantiza el cumplimiento de los estándares API 7K.
- Prueba ultrasónica (UT): escaneo del 100 % del volumen para garantizar que no haya grietas internas, manchas blancas ni inclusiones de escoria.
- Inspección de partículas magnéticas (MPI): inspeccione todas las superficies mecanizadas y orificios internos, con especial atención a las áreas de raíz de rosca y zonas de concentración de tensión, para garantizar la ausencia de micro-fisuras en la superficie.
- Inspección dimensional: realice una medición a nivel de micrones-de las dimensiones de acoplamiento críticas utilizando una máquina de medición por coordenadas (CMM) para garantizar la intercambiabilidad con los componentes tipo Mission L-.
Lógica de configuración y parámetros de rendimiento del sistema de 7500 PSI
La relación restrictiva entre el tamaño, la presión y el caudal de la camisa del cilindro
|
Diámetro de la camisa del cilindro (pulgadas) |
Presión máxima de descarga (PSI) |
Presión máxima de descarga (MPa) |
Desplazamiento (GPM) a 120 SPM |
Desplazamiento (L/s) @ 120 SPM |
Escenarios de aplicación típicos |
|
7-1/2" |
2,987 |
20.6 |
826 |
52.1 |
superficie de perforación de gran diámetro y perforación rápida |
|
7" |
3,429 |
23.6 |
720 |
45.4 |
perforación de sección de tubería estándar |
|
6-1/2" |
4,302 |
29.7 |
621 |
39.2 |
Flujo y presión equilibrados en la sección del pozo intermedio |
|
6" |
5,082 |
35.0 |
529 |
33.4 |
Los límites de un sistema de 5000 PSI |
|
5-1/2" |
6,097 |
42.0 |
444 |
28.0 |
Ingresando a la zona de alta presión y pequeño desplazamiento, perforación direccional. |
|
5" |
7,378 |
50.9 |
367 |
23.2 |
circulación de lodo de alta densidad en pozos profundos |
|
4-3/4" |
7,500 |
51.7 |
331 |
20.9 |
Condición de presión total de 7500 PSI |
|
4-1/2" |
7,500 |
51.7 |
297 |
18.7 |
Presión extremadamente alta y desvío de pozos pequeños |
|
4-1/4" |
7,500 |
51.7 |
265 |
16.7 |
Pruebas de presión ultraalta u operaciones especiales |
La ventaja táctica de la "plataforma de modo dual"
Los datos de la tabla revelan una visión crucial del OEM: el HHF-1600, equipado con el sistema hidráulico Mission L-tipo 7500 PSI, es esencialmente una ** plataforma de "modo dual"**.
- Modo de gran desplazamiento (camisas de cilindro de 6 "-7,5"): en esta configuración, funciona como una F-1600 estándar y ofrece un desplazamiento sustancial para transportar grandes cortes de roca. El sistema hidráulico mantiene márgenes de seguridad excepcionales, ya que el módulo está diseñado para 7500 PSI pero en la práctica funciona a 3000-5000 PSI.
- Modo de presión ultra-alta (<5" cylinder liner): After replacing the small cylinder liner, it instantly transforms into a 7500 PSI high-pressure grouting pump, capable of handling extreme tasks such as shale gas fracturing (Fracking) support and deep well pressure-controlled drilling (MPD).
- Esta característica de doble-propósito permite a las empresas de perforación evitar alquilar bombas separadas para diferentes condiciones operativas, lo que mejora significativamente la eficiencia en la utilización de los activos.
Gestión de carga de varilla y configuración de válvula de seguridad
- Limitaciones del HHF-1300: Es importante tener en cuenta que el HHF-1300 tiene una potencia nominal más baja (1300 HP) y, en consecuencia, una carga de varilla reducida (aproximadamente 110,000 lbs). Para alcanzar 7500 PSI, el HHF-1300 requiere una camisa de cilindro más pequeña (normalmente 4-1/2 "o 4") en comparación con el HHF-1600. Los usuarios deben cumplir estrictamente con la tabla de configuración de camisas de cilindro al mezclar HHF-1300 y HHF-1600.
- Protección de seguridad dual: para evitar que los operadores activen accidentalmente el sistema de alta-presión debajo de la camisa del cilindro grande, los fabricantes de equipos originales recomiendan instalar válvulas de seguridad duales o ajustar estrictamente la presión de apertura de las válvulas de seguridad de reinicio/pasador de seguridad para diferentes camisas de cilindro. El sistema Mission L generalmente recomienda el uso de amortiguadores de pulso de alta-presión KB-75 o equivalentes, combinados con válvulas de seguridad de restablecimiento hidráulico de alta-precisión, para evitar daños irreversibles por compresión en el cojinete de la cruceta causados por una sobrepresión con una respuesta de nivel de milisegundos.
Análisis de materiales de consumibles críticos
Camisa de cilindro: circonio vs bimetálico
1. Revestimiento bi-metálico:
La estructura: la carcasa es de acero forjado, el manguito interior es de hierro fundido centrífugo con alto contenido de cromo.
Composición química: El manguito interior contiene un 26-28% de cromo, formando abundantes carburos M7C3, consiguiendo una dureza de HRC 60-65.
Limitaciones: bajo presión extremadamente alta (7500 PSI), los materiales metálicos aún presentan un micro-rendimiento y una resistencia a la fluencia inadecuada, junto con un coeficiente de fricción relativamente alto, lo que acorta la vida útil del pistón. Es adecuado como una alternativa-rentable para aplicaciones de respaldo o de presión media-baja.
2. Revestimiento cerámico de circonio:
Recomendación principal del OEM: para bombas de alta-altura y alto-flujo (HHF) que funcionan a 7500 PSI durante períodos prolongados, recomendamos encarecidamente los revestimientos cerámicos de circonio.
Ventajas del material: La circona (ZrO2) exhibe una excepcional tenacidad a la fractura a través de la tecnología de endurecimiento por transformación de fase, superando con creces a las cerámicas de alúmina convencionales. El acabado de su superficie interior puede alcanzar Ra 0,2 o incluso una precisión similar a la de un espejo.
Mejora del rendimiento: la superficie cerámica ultra-suave reduce varias veces el coeficiente de fricción del pistón, extendiendo su vida útil 4-10 veces. Más importante aún, los materiales cerámicos exhiben una deformación plástica mínima bajo alta presión, manteniendo una redondez perfecta para garantizar un rendimiento de sellado continuo a alta presión. Aunque la inversión inicial es alta, el menor tiempo de inactividad para el reemplazo de pistones y los menores costos de los pistones en operaciones de pozos profundos de alta-presión hacen que sea rentable recuperar la inversión a través de una sola operación.
PISTÓN: TECNOLOGÍA DE POLIURETANO RESISTENTE A ALTAS TEMPERATURAS
- Misión Suprema / Pistón Dúo Verde:
Material: fabricado con poliuretano patentado resistente a altas-temperaturas.
Diseño de durómetro dual: el talón del pistón está hecho de poliuretano de alta-dureza, que actúa como soporte estructural para evitar la extrusión bajo alta presión en el estrecho espacio entre la camisa del cilindro y el núcleo del pistón. El labio, fabricado con poliuretano más blando, garantiza un excelente rendimiento de sellado y raspado de lodo.
Resistencia al calor: Capaz de soportar temperaturas de lodo de hasta 225 grados F (107 grados), manteniendo la estabilidad física incluso en entornos químicamente agresivos como lodos a base de aceite-(OBM) y lodos a base de-sintéticos (SBM).
Detalles de diseño: El diseño de la guía Bullnose (punta redondeada) garantiza la alineación automática del pistón dentro de la camisa del cilindro, minimizando el desgaste.
Válvula y asiento: ventajas fluidas del diseño completamente abierto
- El cuerpo de la válvula está forjado con acero de aleación de alta-resistencia (por ejemplo, 20CrMnTi o grados superiores), con una superficie cementada que se controla con precisión en profundidad para soportar 120 impactos metálicos por minuto.
- Asiento de válvula: El sistema Mission L generalmente omite la guía de válvula inferior y en su lugar emplea un diseño de asiento completamente abierto.
Eficiencia del fluido: la placa de costillas tradicional-en forma de cruz en la base del asiento de la válvula obstruye el flujo de fluido y genera vórtices. El diseño completamente abierto elimina esta obstrucción, aumentando significativamente el área de flujo. Los datos muestran que el asiento de válvula completamente abierto reduce la resistencia a la succión en aproximadamente un 15-20%, lo cual es crucial para prevenir la cavitación en lodos de alta-viscosidad y alta densidad durante la carrera de succión.
- Inserto de caucho de válvula (inserto): bajo alta presión, el inserto generalmente está hecho de poliuretano y presenta una superficie de sellado de 'doble-ángulo' o un diseño adherido (p. ej., serie Mission Roughneck) para evitar que se desprenda o se rompa durante un impacto de alta-presión.
Sistema de cambio rápido
El extremo hidráulico Mission L presenta una tapa de válvula de liberación rápida-de alta-presión como su diseño destacado.
- Inconvenientes tradicionales: las tapas de válvulas roscadas convencionales son propensas a desgastar las roscas bajo alta presión y su instalación requiere martillar con llaves pesadas, lo que resulta en una intensidad de trabajo excesiva y riesgos de seguridad importantes.
- Innovación tecnológica: El modelo Mission L cuenta con un mecanismo de bloqueo ** "Sur-Lock" ** o similar tipo cuña-/clip-.
Operación: Simplemente gire la tuerca de apriete unas cuantas veces para bloquearla o soltarla, no es necesario martillar.
Beneficios de HSE: este diseño no solo reduce el tiempo de reemplazo de la válvula de horas a minutos, sino que, lo que es más importante, elimina las lesiones en las manos y los riesgos de chispas debido a las operaciones con martillo, cumpliendo plenamente con los estándares de HSE de los equipos de perforación modernos.
Guía de instalación, mantenimiento y compatibilidad de repuestos
Para los operadores de primera línea, la conveniencia del mantenimiento del equipo a menudo supera las especificaciones técnicas. El modelo HHF-1300/1600, combinado con el protocolo de mantenimiento del extremo hidráulico Mission L, ejemplifica tanto el diseño centrado en el usuario como los procesos estandarizados.
Comparación de procesos de mantenimiento modulares
|
Proyecto de mantenimiento |
Funcionamiento monobloque tradicional |
Funcionamiento del extremo hidráulico de dos-piezas Mission L |
Revisión de eficiencia del OEM |
|
Reemplace la válvula de succión |
1. Retire la tapa de la válvula de alta-presión (con un martillo). 2. Retire el resorte y el cuerpo de la válvula de descarga. 3. Utilice un extractor exclusivo para quitar el asiento de la válvula de descarga (extremadamente difícil) 4. Válvula de succión de operación del cuerpo del cilindro profundo (operación ciega) |
1. Retire directamente la tapa de la válvula en el lateral/frontal del módulo de inhalación (desmontaje rápido) 2. Retire directamente el resorte y el cuerpo de la válvula de inhalación. 3. Reemplazo directo del asiento de la válvula de inhalación. No es necesario tocar el extremo de descarga. |
El diseño en forma de L-ofrece una ventaja decisiva: distancia de recorrido más corta, visibilidad mejorada y una reducción de más del 50 % en el tiempo de inactividad, al tiempo que elimina la necesidad de desmontar el asiento de la válvula de escape intacto. |
|
Reemplace la caja de válvulas. |
1. Retire todos los colectores de admisión/escape. 2. Retire todas las varillas del pistón. 3. Utilice una grúa-de servicio pesado para toda la operación de elevación (que pese varias toneladas). 4. Incluso si el extremo de succión se agrieta, se debe desechar toda la costosa pieza forjada. |
1. Simplemente afloje el perno de conexión. 2. Reemplace el módulo en forma de L-dañado (inhalación o exhalación) solo. 3. El levantamiento se puede completar con un pequeño polipasto neumático. |
El diseño en forma de L-ofrece una ventaja decisiva: reduce drásticamente los costos de repuestos y la complejidad logística, lo que lo hace particularmente adecuado para plataformas marinas. |
|
reemplazo de camisa de cilindro |
Retire la culata y afloje la contratuerca (que puede atascarse). |
El sistema cuenta con un retenedor hidráulico o un mecanismo de sujeción de cuña, lo que hace que la operación sea más sencilla. |
En el diseño moderno, las diferencias entre los dos se han reducido, pero el tipo L-normalmente se combina con mecanismos de sujeción más avanzados. |
Torque de instalación y herramientas para componentes clave
En sistemas de alta-presión, el torque de instalación adecuado es fundamental para evitar fugas y fracturas por fatiga. Los OEM recomiendan el estricto cumplimiento de las siguientes especificaciones (valores de referencia, sujetos al manual original):
- Pernos de culata/tapas de válvulas: para sistemas-de liberación rápida, apriételos según el ángulo de rotación o el par especificado por el fabricante.
- Tuerca del vástago del pistón: Apriétela con una llave dinamométrica a aproximadamente 1000-1500 pies-libras (según las especificaciones) para evitar que el pistón se afloje durante el movimiento alternativo.
- Pernos de biela: use multiplicadores de torque o llaves hidráulicas y apriételos en tres pasos estrictos, verificando el alargamiento.
- Herramientas especiales: La bomba serie HHF viene con un juego de herramientas especial, que incluye un extractor de asiento de válvula (Kit de extractor de asiento hidráulico, P/N: SWTM1700), una herramienta de elevación del revestimiento (Herramienta de elevación para revestimiento, P/N: GH3161-26.02.00) y varias llaves de tubo (Llave de tubo, P/N: GH3161-26.03/04/05). Está estrictamente prohibido utilizar herramientas no estándar para desmontar o montar violentamente.
Compatibilidad de piezas y gestión de la cadena de suministro
Otra ventaja estratégica clave del diseño Mission L es su intercambiabilidad.
- Compatibilidad entre-marcas: el módulo tipo Mission L-es compatible tanto con la serie Honghua HHF como con otros modelos de bombas. Las dimensiones de su interfaz (bridas y espacio entre orificios para pernos) están diseñadas para coincidir con la serie Emsco F, la serie Bomco F e incluso la serie National 12P-160 a través de kits de conversión.
- Optimización del inventario: esto permite a las empresas de perforación con sistemas de bombas multi-marcas adquirir de forma centralizada los módulos Mission L y sus componentes internos (válvulas, asientos, pistones, sellos).
Por ejemplo, el cuerpo y el asiento de la válvula suelen cumplir con el estándar API 7#, lo que garantiza la compatibilidad entre diferentes bombas.
El sistema de vástago del pistón se puede adaptar a diferentes marcas de terminales de potencia reemplazando la varilla de extensión o conectando la abrazadera.
Esta estandarización simplifica enormemente la gestión de la cadena de suministro y reduce la ocupación del capital de inventario.
Casos de aplicación de mercado y perspectivas futuras
Análisis de escenarios de aplicación típicos.
- Fracturación de gas de esquisto en América del Norte: en la Cuenca Pérmica de Texas, las operaciones de perforación suelen implicar un bombeo prolongado a alta-presión. La bomba HHF-1600, equipada con un extremo Mission L-tipo 7500 PSI y camisas de cilindro cerámico de 4-1/2", ofrece una salida de presión estable de 6500-7000 PSI durante semanas. Este sistema impulsa herramientas de dirección giratoria mientras que su confiabilidad excepcional evita el tiempo no productivo (NPT) causado por las operaciones de perforación.
- Perforación de pozos profundos en Medio Oriente: en los pozos profundos de alta-temperatura de Kuwait o Arabia Saudita, la presión de la formación es extremadamente alta y contiene sulfuro de hidrógeno (H2S). El módulo tipo Mission L-, fabricado con acero de aleación 4135/8630, demuestra una excelente resistencia al agrietamiento por corrosión bajo tensión por sulfuro (SSC). Combinado con un pistón de poliuretano resistente a altas-temperaturas, supera con éxito los desafíos de entornos tan hostiles.
- Plataformas de perforación marinas: el diseño modular de las unidades en forma de L-en estos espacios confinados permite a los equipos de mantenimiento reemplazar fácilmente las cajas de válvulas de admisión sin utilizar la grúa principal, lo que mejora significativamente la flexibilidad operativa.
Inteligenteización y evolución futura
A medida que la industria de la perforación experimenta una transformación digital, las futuras bombas de la serie HHF trascenderán su condición de meros "gigantes del acero".
- Mantenimiento predictivo de salud (PHM): el módulo Mission L presenta interfaces de sensores para instalar sensores de vibración, sensores de emisión acústica y transmisores de presión.
- Monitoreo en tiempo real-: al monitorear el sonido de impacto del asiento de la válvula y el espectro de vibración del módulo, el sistema de control puede detectar signos tempranos de fugas en el asiento de la válvula, rotura de resorte o cavitación, y alertar al perforador.
- Gestión inteligente de consumibles: al integrar componentes inteligentes habilitados para RFID-, el sistema rastrea las horas de funcionamiento y el historial de presión de cada pistón y camisa de cilindro, lo que permite un reabastecimiento preciso del inventario y una predicción de la vida útil.
Etiqueta: honghua hhf-1300 hhf-1600 w misión l 7500 psi bomba de lodo fluido, China honghua hhf-1300 hhf-1600 w misión l 7500 psi bomba de lodo fluido fabricantes, proveedores, fábrica
